 ZDLM電動大口徑套筒調節閥除了精小型套筒閥的一般特點外，還具有更大的流通能力和更高的動作性能。因此，它特別適用于化工、石油、冶金、電站等工業部門的一般流體介質和大流量工藝條件的生產過程控制系統。該閥由電動（電子式）執行機構與大口徑套筒閥組成。它結構緊湊，流道通暢，具有流量特性精確、可調節范圍寬大、閥座泄漏量微小等特點。

一、ZDLM電動大口徑調節閥概述

ZDLM電動大口徑套筒調節閥由PS系列或3610系列直行程電動執行機構和低流阻直通單座閥組成。（也可配其它品牌直行程執行機構）。

電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號（4-20mADC或1-5VDC）及電源即可控制調節閥開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特ZDLM點?？刂凭群托阅鼙菵KZ型有明顯提高。

電動大口徑套筒調節閥的閥芯為流體壓力平衡型閥芯。而電動單座調節閥的閥芯為流體壓力不平衡型閥芯，所以電動套筒調節閥更能適應壓差較大的場合。在有些場合可以代替電動單座調節閥

二、ZDLM電動大口徑套筒調節閥應用

ZDLM電動大口徑套筒調節閥具有穩定性好，不易產生震動，噪音低，對溫度敏感等特點，單密封型電子式電動套筒調節閥適用于泄漏要求較嚴，壓差不大的干凈介質場合。雙密封型電動大口徑套筒調節閥適用于泄漏要求不嚴，壓差較大的干凈介質場合。小孔節流型，可作低噪音閥使用。電子式電動大口徑套筒調節閥廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。

三、ZDLM電動大口徑套筒調節閥技術參數

1、主要技術參數

公稱通徑DN（mm）		25	40	50	80	100	150	200
額定流量系數Kv	全量	15	35	50	125	190	400	630
	0.6	9	20	30	75	115	240	350
流量特性		直線、等百分比
公稱壓力PN（MPa）		1.6，4.0，6.4
連接型式		法蘭連接：PN1.6按JB79-59標準
配用執行機構型號		DKZ-310			DKZ-410		DKZ-410
出抽推力（N）		4000			6400		6400
行程L（mm）		16	25		40		60
全行程時間（S）		12.5	20		32		40
作用方式		電開式（K）常用；電關式（B）
輸入信號		0~10mA 4~20mA  DC
供電電源		220V；50~60Hz
固有可調比R		30：1

2、主要技術性能指標

項目	技術性能指標
基本誤差%	≤±5
回差%	≤3
死區%	≤5
泄漏量	0.01%×閥額定容量
額定流量系數誤差%	≤±10

3、電動大口徑套筒調節閥材料和適用溫度范圍

閥體材料	材料牌號	公稱壓力（MPa）	適用溫度范圍（℃）
			常溫型	熱片型
鑄鋼	ZG230~450	4.0，6.4	-40~250	-40~450
鑄不銹鋼	ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti	4.0，6.4	-40~250	-60~450

4、允許壓差

      標準組配的電動大口徑套筒調節閥允許壓差較大，但考慮到介質流體對閥塞、套筒的沖蝕和高壓差引起的噪聲、振動，因此當閥的壓差超過3MPa時：則應采取相應的工藝措施。

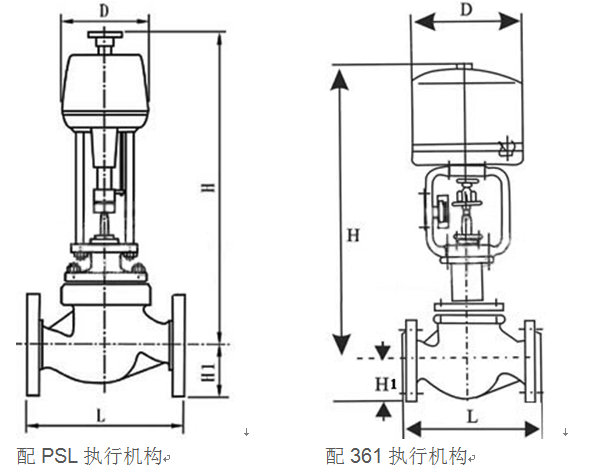

四、ZDLM電動大口徑套筒調節閥外形尺寸 mm

五、ZDLM電動大口徑套筒調節閥外形尺寸 公稱通徑 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300 L PN16/25 185 200 222 254 276 298 352 410 451 550 640 880 PN40 197 200 235 267 292 317 368 425 473 640 760 910 PN64 200 210 251 286 311 337 394 440 508 670 810 950 H PN16/25 57.5 75 75 85.5 92.5 100 110 142.5 158 170 195 230 PN40 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5 205 245 PN64 40 85 85 90 102.5 107.5 125 172.5 195 207.5 230 260 H1 365 425 430 445 660 680 690 748 740 780 820 880 H2 PSL 465 465 465 465 560 560 560 560 560 788 788 788 3810 373 495 495 495 700 700 700 725 725 725 725 725 D 177 177 177 177 182 182 182 182 182 218 218 218 R 225 225 225 225 257 257 257 310 310 310 310 310 六、ZDLM電動大口徑套筒調節閥訂貨須知 ①ZDLM電動大口徑套筒調節閥名稱與參數 ②ZDLM電動大口徑套筒調節閥口徑的選擇 ③ZDLM電動大口徑套筒調節閥流量特性選擇 ④ZDLM電動大口徑套筒調節閥調節速度選擇 ⑤ZDLM電動大口徑套筒調節閥作用方式選擇 ⑥ZDLM電動大口徑套筒調節閥泄漏量應滿足工藝要求 ⑦ZDLM電動大口徑套筒調節閥壓差（包括正常工作壓差，閥關閉時壓差）
